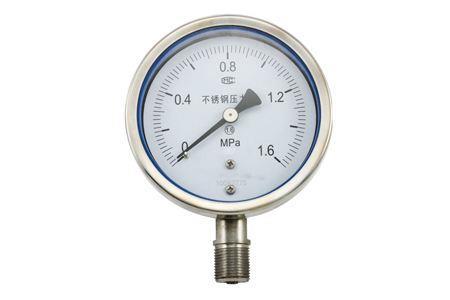

山南不锈钢压力表厂 良好的耐腐蚀性能

在气动控制部分的设计,通过对控制部分原理设计以及相关管路计算,选用5个Q41F的高压不锈钢球阀与各级进口管路串联,通过YBZ-100的轴向不锈钢耐震压力表精准读数,手动控制...
主要技术指标编辑
1。精度等级 ：±1.0%；±1.6% ；±2.5%。
不锈钢压力表
不锈钢压力表
2。表壳直径：60mm；100mm ；150mm ；200mm。
3。表壳材质：304不锈钢 ，316不锈钢。
4。表壳形式：安全壳构造，隔板装置后释放
5。弹性元件及接头体材质：304； 316，弹性元件与接头体氩弧焊接 。
6。机芯材质： 304不锈钢，316不锈钢。
7。接头螺纹：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。
8。测量范围：－0.1~0 MPa或,0.1~160 MPa
9。指针： 普通
10。表玻璃： 有机玻璃、安全型双层玻璃
11。耐震型充填材质 甘油98%（可选择硅油、氟油或其它类别）
12。使用环境温度：
1）-25~70℃(外壳内充液)
2）-40~70℃(外壳内不充液)
13.。温度影响：
不大于0.4%/10℃(使用温度偏离20±5℃)
14。抗工作环境振动：
V·H·4级(外壳内充液)　V·H·3级(外壳内不充液)
15。重量：
0.2kg (Y-50)
0.35Kg(Y-60)
0.55Kg(Y-75)
0.85Kg(Y-100)
0.95kg (Y-150)

防护等级编辑
IP54;IP55;IP65;IP66
IP防护等级是由两个数字所组成，*一个数字表示防尘、防止外物侵入的等级；*二个数字表示防湿气、防水侵入的密闭程度。数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如下描述：
IP54 特点：防尘、防水。
*一个字母5代表：防尘； *二位字母4代表：防止飞溅的水侵入，
IP55 特点：防尘、防水。
*一个字母5代表：防尘； *二位字母5代表：防止喷射的水侵入，
IP65 耐震密封性较好；优点：防尘、防喷水。用于耐震及防爆仪表及现场环境恶劣的场合。
*一个字母6代表尘封，防尘密封。*二位字母5代表：喷水，
IP66特点：防尘、防水。
*一个字母6代表尘封，防尘密封。*二位字母6代表：防止大浪的入侵。
IP65的耐震表上含有防爆塞，防爆塞作用：防止管道压力过大，导致介质从压力表正面喷出伤到，故在后面安装防爆塞

: 1.一种不锈钢压力表，包括壳体、刻度盘、保护窗、指针与孔塞，其特征在于：所述壳体内安装有压力测量机构，所述压力测量机构上方有刻度盘，所述刻度盘的上方有保护窗，所述压力测量机构的终端输出轴穿过所述刻度盘，所述刻度盘的上方有指针，所述指针与所述压力测量机构的终端输出轴连接，所述刻度盘上还设有用于指针调零的调零螺丝，所述保护窗上开设有对准所述调零螺丝的调零孔，所述调零孔内塞有孔塞。
以液氮为灭火剂的灭火装置,储罐由外具真空夹套的不锈钢内胆和用铝泊缠绕的绝热外层组成。其上装有压力表、液面计、放空阀、安全阀。下部有充液阀、净化阀;一侧有蒸发装置,另一侧有液氮施放装置。其电动控制系统由联动控制器、灭火控制盘、感温探测器、报警...
