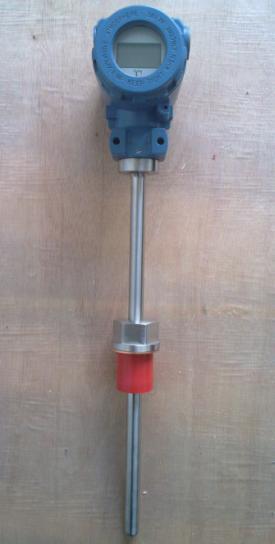

九江全新一体化温度变送器 欢迎来电洽谈

机电一体化温度变送器安装的环境必须是在-20-过高和+70℃，环境温度，可以安装显示模块和信号转换SBWZ/R热阻和热热电偶的分离。安装变送器，防爆箱和分离的特殊植物。

HART（Highway Ad-dressable Remote Transducer）即高速可寻址远程变送协议，是一种工业标准，它定义了智能现场设备在兼容传统的 ４～20mA模拟信号时的通讯协议。信息是通过高频2.2kHz（为1）和低1.2kHz（为0）信号载波在４～20mA连线上进行通讯的。 HART协议的仪器 1、必须是以数字技术为基础，微处理器作为支撑的智能型仪器。 2、这种仪器具有额外的功能和补偿能力、能支持多种类型的传感器或者多种变量。 3、与常规的模拟式仪器相比，这些仪器通常都能提供更好的准确度、长期稳定性和可靠性。 HART变送器的工作原理 HART变送器分为三个部分， 输人部分、变换部分和输出部分。每一个部分都可以单独进行测试和调节。 1.输入部分 传感器按测量原理可以将过程量（温度、压力等）变换成毫伏电压、电容、阻抗、电感、频率等电学量。但是，变送器内的微处理器在接收这些量之前必须由模拟／数字变换器把它们变成相应的数字量D1。 在*二个方框中微处理器按某种形式的方程式或数据表，把电学量的原始数字量D1和面对的实际过程量PV（如温度、压力或流量等）联系起来。这种联系由制造厂完成，使用者也可以用手操器通过命令对其进行现场调节

WZ. WR SBW系列现场显示一体化温度变送器
概述:
SBW温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、*以及科研等工业部门。

温度变送器特点：
采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。
现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。

主要技术指标：
1、 输入：热电阻Pt100、Cu50、Cu100 热电偶K、E、S、B、T、J、N
2、 输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
3、 基本误差：±0.2%、±0.5%
4、 传送方式：二线制
5、 变送器工作电源电压较低12V，较高35V，额定工作电压24V。
6、负载：极限负二载电阻按下式计算
RL（max）=50×（Vmm-12）
即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。
注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。
7、环境温度影响≤0.05%1℃
8、正常工作环境：
a、环境温度 -25℃～+80℃
b、相对湿度5%～95%
c、机械振动f≤55Hz振幅＜0.15mm
接线方式：

热电偶温度变送器校验步骤
1、校验时，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。
2、调零：反接信号输入线，使电位差计输出校验现场室温对应电动势，调整电位器Z，使电流表读数为4mA。
3、调满：正接信号输入线，使电位差计输出满量程对应电动势，调整电位器S，使电流表读数为20mA。（该电动势为满度电动势减去室温对应电动势后的值）
例：在校验现场室温为7℃，输入信号为K，量程为0～1000℃的温度变送器标定，通过查表得知7℃对应电动势为0.277mV，1000℃对应电动势这41.269mV,反接后，电位差计输出0.277mV，调整电位器Z，使电流表读数为4mA；正接后电位差计输出读数为40.992mV（41.269mV～0.277mV），调整电位器S，使电流表读数为20mA。

热电阻温度变送器校验步骤
1、标定时，按以上典型接线图接线，在输入端接入标准电阻箱（如ZX-25a），在输出端接上24VDC稳压电源并串接上标准电流表。
2、改变信号源发生器（电阻箱），使之等于量程的下限值，调整电位器Z，使电流表的读数为4mA，改变信号源，使之等于量程的上限值，调整电位器S，使电流表的读数为20mA即可。
例：输入型号为Pt100量程为0～100℃的温度变送器。正确接线后，电阻箱输出100Ω，调整电位器Z，使电流表读数为4m的电阻值），调整电位器S，使电流表的读数为20mA。A；电阻箱输出读数为138.50Ω(即热电阻在100℃时相对应
