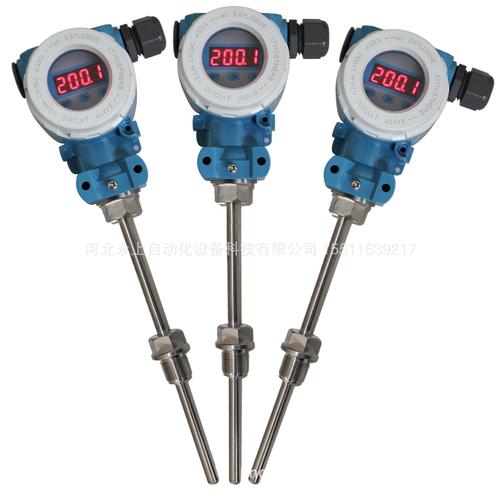

WZPB-240变送器*代理

热电偶温度变送器技术参数

1、输入信号：热电偶（K、E、J、B、S、T、N）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；

2、输出信号：在量程范围内输出4~20mA直流信号，与热电偶的输入信号成线性或与温度成线性。智能型温度变送器输出4~20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；

热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器三线制方式输出。变送器输出信号与温度变量之间有一给定的连续函数关系（通常为线性函数），早期生产的变送器其输出信号与温度传感器的电阻值（或电压值）之间呈线性函数关系。

测量介质： 弱腐蚀性的液体、流体、气体等
量程范围： -200～0～1000℃间可选
综合精度： ±0.1%FS、±0.25%FS、±0.5%FS
输出信号： 热电偶：K、E、J、B、S、T、N;
热电阻：Pt100、Cu50、Cu100（三线制、四线制）
模似型:4～20mA(二线制)、0～5V、1～5V、0～10V(三线制) ;
通讯型:RS485、RS232
供电电压： 24VDC(12～36VDC)
环境温度： 常温(-20～85℃)
补偿温度： 0~70℃
响应时间： 5 mS(上升到90%FS)
密封等级： IP65
长期稳定性能： 0.1%FS/年
探杆管径： Φ6、Φ8、Φ10、Φ12等
探杆长度： 0～20mm～1500mm可选
机械连接(法兰或螺纹接口)： ND50、M14×1.5、M20×1.5、M22×1.5等，其它可依据客户要
量程：0-100℃；输出：4～20mA；精度：1%FS；安装方式：螺纹M20*1.5；供电：24VDC；结构类型：2088工业型
TOT402-20/200℃-4R-C-DN50-24V-2088
量程：-20~200℃；输出：RS485；精度：0.5%FS；安装方式：DN50法兰；供电：24VDC；结构类型：2088工业数显型

现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力
